Представьте себе сложный механизм, где каждая деталь отточена до совершенства. «Мозг» мощный процессор готов к вычислениям, «память» хранит гигабайты информации, а исполнительные узлы ждут команды. Но что приводит все это в движение? Энергия. Без надежного и стабильного источника питания вся эта сложная система лишь безжизненный набор компонентов. Выбор этого «сердца» системы, блока питания, является фундаментальной задачей, от которой зависит производительность, долговечность и безопасность любого электронного устройства. Выбор огромен, и чтобы сориентироваться в многообразии моделей, представленных на таких платформах, как https://radaelectron.ru, необходимо понимать ключевые принципы и параметры. Эта статья станет вашим компасом в мире источников питания, помогая сделать осознанный и технически грамотный выбор.

Фундамент стабильности: что такое блок питания и почему его выбор критичен

На первый взгляд, блок питания (БП) или, как его еще называют, источник питания, кажется второстепенным компонентом. Часто основное внимание уделяется процессору, объему памяти или разрешению экрана. Однако именно БП является тем невидимым героем, который обеспечивает жизнеспособность всей системы. Его роль не сводится к простому «включению в розетку». Это сложный преобразователь, от качества которого напрямую зависит здоровье дорогостоящего оборудования.

Основная задача: преобразование энергии

Главная функция любого блока питания преобразование электрической энергии из одного вида в другой. В большинстве случаев речь идет о трансформации переменного тока (AC) из бытовой электросети (например, 220В, 50 Гц) в постоянный ток (DC) низкого напряжения (например, 5В, 12В, 24В), который необходим для работы электронных схем.

Можно провести аналогию с переводчиком. Электросеть «говорит» на языке высокого переменного напряжения, который непонятен и губителен для чувствительной электроники. Блок питания выступает в роли этого переводчика, который преобразует «речь» сети в точный и стабильный «язык» постоянного тока, на котором «общаются» микросхемы, двигатели и датчики.

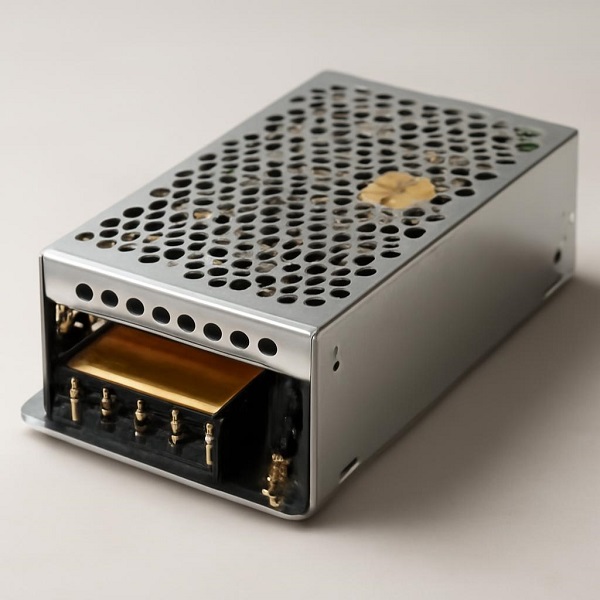

Качественный блок питания залог долгой и безотказной работы оборудования.

Ошибка в выборе источника питания это не просто риск поломки одного компонента. Это потенциальная угроза для всей системы, способная привести к каскадным сбоям, потере данных и дорогостоящему простою.

Последствия использования некачественного или неподходящего БП могут быть плачевными. Представьте, что вы строите небоскреб. Вы можете использовать самые прочные стальные балки и инновационные материалы, но если фундамент будет слабым, все здание обречено на разрушение. Так и в электронике: нестабильное напряжение, высокий уровень пульсаций (шума) или неспособность выдать заявленную мощность под нагрузкой все это «трещины в фундаменте», которые рано или поздно дадут о себе знать. От перегрева и преждевременного выхода из строя до полного отказа критически важного оборудования цена экономии на блоке питания может оказаться несоизмеримо высокой.

Виды блоков питания: разбираемся в технологиях и выбираем оптимальный

Вселенная источников питания делится на два больших класса, отличающихся по принципу работы, характеристикам и областям применения. Понимание этих различий первый и самый важный шаг к правильному выбору. Речь идет о линейных и импульсных блоках питания. Каждый из них имеет свои сильные и слабые стороны, и выбор зависит исключительно от требований вашей задачи.

Линейные (трансформаторные) блоки питания: классика и надежность

Линейные БП этостарая гвардия в мире электроники. Их принцип работы прост и элегантен, как механика швейцарских часов. В основе лежит массивный силовой трансформатор, который понижает входное переменное напряжение. Затем оно выпрямляется, сглаживается конденсаторами и стабилизируется линейным регулятором, который рассеивает излишки энергии в виде тепла.

Ключевые преимущества линейных источников:

• Низкий уровень шумов и пульсаций. Они генерируют оченьчистый постоянный ток, что критически важно для чувствительного оборудования, такого как высокоточные измерительные приборы, лабораторные установки или аудиоаппаратура класса Hi-End.
• Простота конструкции и высокая надежность. Меньшее количество компонентов означает меньше потенциальных точек отказа.
• Отличная скорость реакции на изменение нагрузки. Они могут почти мгновенно компенсировать скачки потребления тока.

Однако за эти достоинства приходится платить, и весьма существенно:

• Низкий КПД. Коэффициент полезного действия редко превышает 50-60%. Это означает, что почти половина потребляемой из сети энергии превращается в бесполезное тепло.
• Большие габариты и вес. Массивный трансформатор делает их тяжелыми и громоздкими.
• Сильный нагрев. Из-за низкого КПД им требуется эффективное охлаждение, часто в виде массивных радиаторов.

Импульсные блоки питания (ИБП): эффективность и компактность

Импульсные блоки питания (не путать с источниками бесперебойного питания) это современный стандарт для подавляющего большинства устройств. Они работают по совершенно иному принципу. Входное напряжение сначала выпрямляется, а затем преобразуется в высокочастотные импульсы (десятки или сотни килогерц) при помощи транзисторных ключей. Эти импульсы подаются на миниатюрный трансформатор, а затем снова выпрямляются и сглаживаются. Управление процессом осуществляется с помощью широтно-импульсной модуляции (ШИМ).

Выбор между линейным и импульсным БП это всегда компромисс между чистотой выходного сигнала и энергоэффективностью. Для 95% современных задач преимущества импульсной технологии являются решающими.

Этот подход позволил совершить настоящую революцию в силовой электронике. Преимущества ИБП очевидны:

• Высокий КПД. Современные модели достигают эффективности в 85-97%. Это означает минимальные потери энергии, низкий нагрев и снижение эксплуатационных расходов.
• Компактность и малый вес. Использование высокочастотного преобразования позволяет применять трансформаторы и конденсаторы в десятки раз меньшего размера.
• Широкий диапазон входных напряжений. Большинство ИБП могут работать в сетях от 100 до 240В без каких-либо переключений.
• Более низкая стоимость в пересчете на ватт мощности.

К недостаткам можно отнести более сложную схемотехнику и наличие высокочастотных пульсаций на выходе, которые, впрочем, в качественных моделях успешно подавляются специальными фильтрами.

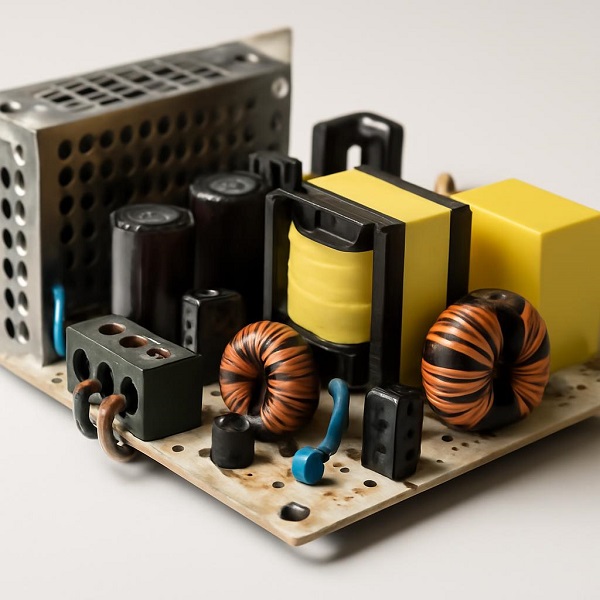

Сложная схемотехника импульсного блока питания обеспечивает его компактность и высокий КПД.

AC/DC vs. DC/DC преобразователи: определяем источник и нагрузку

Помимо разделения на линейные и импульсные, источники питания классифицируются по типу входного и выходного напряжения. Это еще один фундаментальный аспект, который необходимо учитывать.

1. AC/DC преобразователи. Это самый распространенный тип, о котором мы в основном и говорили. Они подключаются к сети переменного тока (AC - Alternating Current) и на выходе выдают стабильное постоянное напряжение (DC - Direct Current). Ваш зарядник для телефона, блок питания компьютера или телевизора все это AC/DC преобразователи.
2. DC/DC преобразователи. Эти устройства работают уже в цепях постоянного тока. Их задача преобразовать один уровень постоянного напряжения в другой. Например, понизить 12В от автомобильного аккумулятора до 5В для питания USB-устройств или, наоборот, повысить 3.7В от литий-ионной батареи до 12В для работы небольшого мотора. Они незаменимы в автономных системах, на транспорте и в многоуровневых электронных схемах.

Таким образом, первый шаг в подборе четко определить, какой тип преобразования вам нужен. Вы подключаетесь к бытовой розетке? Вам нужен AC/DC. Вы работаете от аккумулятора или другого источника постоянного тока? Ваш выбор DC/DC преобразователь.

Расшифровка характеристик: язык цифр и параметров

Когда вы определились с типом блока питания, наступает самый ответственный этап погружение в технические характеристики. Спецификация устройства это его паспорт, где каждая цифра имеет значение. Неверное толкование этих параметров может привести к фатальным последствиям для вашего оборудования. Давайте научимся читать этот документ и понимать, что стоит за каждым термином.

Мощность (вт): не больше и не меньше

Выходная мощность, измеряемая в ваттах (Вт), это, пожалуй, первая характеристика, на которую обращают внимание. Она определяет, какой объемработы блок питания способен выполнить в единицу времени. Расчет необходимой мощности это отправная точка всего процесса выбора.

Как рассчитать? Необходимо просуммировать максимальное энергопотребление всех компонентов, которые будут подключены к блоку питания. Для сложного оборудования, например, промышленного контроллера с периферией, эти данные всегда указываются в технической документации на каждый модуль. Для светодиодной ленты мощность рассчитывается как произведение мощности одного метра на общую длину.

Однако простого суммирования недостаточно. Критически важно заложить запас мощности.

Запас мощности это не роскошь, а страховка от нестабильности и преждевременного износа.

Эксперты рекомендуют выбирать блок питания, мощность которого на 20-30% превышает расчетную пиковую нагрузку. Почему это так важно?

• Долговечность. Постоянная работа на пределе возможностей (90-100% нагрузки) приводит к перегреву компонентов и значительно сокращает срок службы БП. Запас позволяет ему работать в комфортном тепловом режиме.
• Стабильность. Многие устройства имеют пусковые токи кратковременные всплески потребления в момент включения. Запас мощности гарантирует, что блок питания справится с этими пиками без просадок напряжения или ухода в защиту.
• Возможность модернизации. Если в будущем вы планируете добавить к системе новые модули, запас мощности избавит вас от необходимости менять и блок питания.

Возражение:Зачем переплачивать за лишние ватты, если я не планирую ничего добавлять? Ответ: Вы платите не залишние ватты, а за надежность. Блок питания, работающий на 60-70% от своей максимальной мощности, будет греться меньше, работать тише (если есть вентилятор) и прослужит значительно дольше, чем его аналог меньшей мощности, работающий на пределе. Разница в цене на начальном этапе окупится отсутствием сбоев и затрат на замену в будущем.

Выходное напряжение (в) и ток (а): дуэт, который нельзя разлучать

Если мощность это общая производительность, то напряжение (измеряется в вольтах, В) и сила тока (измеряется в амперах, А) это два ключевых параметра, определяющих совместимость. Их связь описывается простой формулой: Мощность (Вт) = Напряжение (В) × Сила тока (А).

Представьте систему водоснабжения. Напряжение это давление воды в трубе, а сила тока это ширина трубы, определяющая, сколько воды может пройти через нее за секунду. Для корректной работы вашегопотребителя (устройства) нужны строго определенное давление и достаточная ширина трубы.

Здесь действуют два золотых правила:

1. Напряжение блока питания должно СТРОГО СООТВЕТСТВОВАТЬ напряжению питания устройства. Если вашему оборудованию нужно 12В, вы должны использовать блок питания на 12В. Подача 24В приведет к неминуемому выходу устройства из строя, а подача 5В просто не позволит ему включиться. Допустимое отклонение обычно не превышает ±5%.
2. Максимальный выходной ток блока питания должен быть РАВЕН или БОЛЬШЕ тока, потребляемого устройством. Устройство самовозьмет столько тока, сколько ему нужно. Если нагрузка потребляет 2А, а блок питания может отдать 5А это идеальная ситуация. Но если нагрузке нужно 3А, а блок питания рассчитан только на 2А, он будет работать с перегрузкой, что приведет к его перегреву и отключению или выходу из строя.

Высокий КПД это прямая инвестиция в снижение эксплуатационных расходов и повышение надежности системы.

КПД и стандарт 80 PLUS: платите за энергию, а не за тепло

Коэффициент полезного действия (КПД) это показатель эффективности преобразования энергии. Он показывает, какая доля энергии, потребленной из розетки, будет преобразована в полезную энергию для питания устройства, а какая рассеется в виде тепла. КПД измеряется в процентах.

Например, блок питания мощностью 100 Вт с КПД 85% для обеспечения нагрузки будет потреблять из сети примерно 118 Вт (100 Вт / 0.85). Оставшиеся 18 Вт превратятся в тепло, которое нужно отводить. У модели с КПД 94% потери составят всего около 6 Вт. Разница очевидна.

Для компьютерных блоков питания существует стандарт сертификации 80 PLUS, который гарантирует КПД не ниже 80% при нагрузках 20%, 50% и 100%. Он имеет несколько градаций:

• 80 PLUS (White)
• 80 PLUS Bronze
• 80 PLUS Silver
• 80 PLUS Gold
• 80 PLUS Platinum
• 80 PLUS Titanium

Чем вышеметалл в названии, тем выше эффективность блока питания, тем меньше он греется и тем ниже будут ваши счета за электроэнергию. Хотя для промышленных и встраиваемых источников питания такая маркировка используется реже, сам параметр КПД всегда указывается в спецификации и является одним из важнейших критериев выбора.

Конструктивное исполнение и защита: выбираем корпус и броню

Типы корпусов: от открытой платы до герметичного монолита

Конструктивное исполнение блока питания определяет, где и как он может быть установлен. Выбор зависит от конечного устройства и среды, в которой оно будет работать.

1. бескорпусные (открытые) источники питания

Это, по сути, готовая плата с электронными компонентами без какого-либо защитного кожуха. Они предназначены для встраивания внутрь корпусов другого оборудования, где обеспечивается защита от внешних воздействий и случайного прикосновения. Их главное преимущество минимальные габариты и вес, а также удобство интеграции в кастомные проекты. Однако они требуют от инженера особой аккуратности при монтаже и обеспечения достаточной вентиляции.

2. в металлическом перфорированном корпусе (кожухе)

Самый распространенный тип для промышленного применения, светодиодного освещения и систем автоматизации. Перфорированный кожух из алюминия или стали обеспечивает хорошую механическую защиту компонентов и эффективный пассивный отвод тепла (конвекцию). Такие блоки легко монтируются на поверхность, но не защищены от пыли и влаги, поэтому их следует устанавливать в сухих, проветриваемых помещениях, шкафах или боксах.

3. в пластиковом корпусе

Часто используется для бытовых и офисных адаптеров питания (например, для ноутбуков, роутеров). Пластиковый корпус обеспечивает хорошую электроизоляцию, но хуже отводит тепло. Поэтому такие блоки обычно имеют меньшую мощность. Они удобны, эстетичны, но не предназначены для жестких условий эксплуатации.

4. герметичные блоки питания

Эти устройства заключены в полностью герметичный металлический или пластиковый корпус, залитый специальным компаундом. Они предназначены для работы в самых суровых условиях: на улице, в помещениях с высокой влажностью, в пыльных цехах. Их степень защиты от пыли и влаги обозначается индексом IP (Ingress Protection Rating).

Выбор корпуса это не вопрос эстетики, а фундаментальное требование безопасности и надежности, продиктованное условиями эксплуатации.

Степень защиты IP: читаем код безопасности

Стандарт IPxx состоит из двух цифр. Первая цифра (от 0 до 6) указывает на степень защиты от проникновения твердых предметов и пыли. Вторая (от 0 до 8) на степень защиты от проникновения воды.

Выбор очевиден: для домашнего роутера достаточно IP20, а для питания уличной вывески необходим блок со степенью защиты не ниже IP65, а лучше IP67.

Встроенные защиты: невидимые стражи вашего оборудования

Современный качественный блок питания это не просто преобразователь, а интеллектуальное устройство с многоуровневой системой защиты. Эти функции оберегают как сам блок, так и подключенную к нему нагрузку от аномальных режимов работы.

• Защита от короткого замыкания (SCP - Short Circuit Protection). Пожалуй, самая важная функция. При возникновении короткого замыкания на выходе (например, при повреждении кабеля) блок питания мгновенно отключается, предотвращая возгорание и выход из строя. После устранения КЗ большинство блоков автоматически восстанавливают работу.
• Защита от перегрузки (OPP/OLP - Overload Protection). Срабатывает, если подключенная нагрузка пытается потребить ток, превышающий номинальный. Блок либо снижает выходное напряжение, либо отключается, не давая себесгореть от перенапряжения.
• Защита от перенапряжения (OVP - Overvoltage Protection). Если по какой-то причине выходное напряжение превысит допустимый порог, эта защита отключит БП, спасая чувствительную электронику от повреждения.
• Защита от перегрева (OTP - Over Temperature Protection). Температурный датчик внутри блока следит за его нагревом. При достижении критической температуры (например, из-за плохой вентиляции или работы в жарком помещении) блок отключается, остывает и затем снова включается.

Наличие этих защит признак качественного продукта. Экономия на блоке питания без базового набора защит это игра в русскую рулетку с вашим оборудованием.

Пошаговый алгоритм выбора: от задачи к решению

Теория важна, но как применить ее на практике? Чтобы процесс выбора не превратился в сложный квест, мы предлагаем простой и логичный алгоритм из шести шагов. Следуя ему, вы сможете систематизировать требования и уверенно выбрать именно тот блок питания, который необходим для вашей задачи.

1. Анализ задачи и нагрузки. Прежде всего, четко определите, что вы будете питать. Это светодиодная лента, система видеонаблюдения, промышленный станок или лабораторный прибор? От типа нагрузки зависят требования к стабильности напряжения, уровню пульсаций и наличию специфических функций.
2. Расчет электрических параметров. Суммируйте мощность всех потребителей. К полученному значению прибавьте запас в 20-30%. Убедитесь, что выходное напряжение блока питания точно соответствует требуемому, а максимальный ток не меньше суммарного тока потребления.
3. Определение условий эксплуатации. Где будет работать блок питания? В сухом отапливаемом офисе, в пыльном производственном цеху, во влажном подвале или на улице под открытым небом? Честно ответьте на этот вопрос, чтобы правильно выбрать конструктив и степень защиты IP. Учитывайте также диапазон рабочих температур.
4. Выбор конструктивного исполнения. На основе предыдущего пункта выберите тип корпуса: открытая плата для интеграции, перфорированный кожух для установки в шкаф, герметичный блок для суровых условий. Учитывайте габариты и способ крепления (на DIN-рейку, винтами к поверхности).
5. Проверка дополнительных функций. Нужна ли вам возможность регулировки выходного напряжения? Требуется ли функция коррекции коэффициента мощности (PFC) для соответствия стандартам? Для светодиодных систем может быть важна совместимость с диммерами (TRIAC, 0-10V, DALI).
6. Финальная проверка и выбор производителя. Сравнив несколько моделей с подходящими характеристиками, обратите внимание на репутацию производителя, наличие сертификатов (CE, Ro HS), срок гарантии и полноту технической документации. Надежный бренд это дополнительная гарантия качества и долговечности.

Идеальный блок питания это не самый мощный или самый дорогой. Это тот, чьи характеристики точно соответствуют требованиям вашей системы и условиям ее работы.

Типичные причины выхода блоков питания из строя

Понимание основных рисков позволяет их предотвратить. Правильный выбор и эксплуатация значительно продлевают срок службы источника питания. Статистика показывает, что большинство поломок связано не с заводским браком, а с внешними факторами и ошибками при проектировании системы.

Перегрев и нестабильность сети являются главными врагами любого блока питания.

Часто задаваемые вопросы (FAQ)

Заключение

Выбор блока питания это не второстепенная задача, а заложение фундамента для стабильной и долговечной работы вашего оборудования. Как мы выяснили, идеальное решение кроется в балансе мощности, напряжения, конструктивного исполнения и систем защиты, подобранных строго под конкретную задачу.

Перед покупкой всегда возвращайтесь к нашему алгоритму: оцените нагрузку, заложите запас мощности, учтите условия среды и не экономьте на защитных функциях. Помните, что качественный источник питания это инвестиция в бесперебойность процессов и сохранность более дорогих компонентов. Вооружившись этими знаниями, вы готовы сделать осознанный и технически грамотный выбор, который обеспечит энергией ваши самые смелые проекты.
