Стенд для гидравлических испытаний — ключевое оборудование, применяемое для проверки герметичности, прочности и надежности трубопроводов, теплообменников, радиаторов и других изделий, работающих под давлением. От правильности проведения испытаний зависит не только качество продукции, но и безопасность эксплуатации оборудования на производстве, в энергетике и транспортных системах. Однако ошибки при гидроиспытаниях встречаются часто — и каждая из них может привести к серьезным последствиям: авариям, порче изделий, травмам персонала и штрафам за несоответствие нормативам.

1. Неправильный выбор давления испытания

Одной из самых распространённых ошибок является превышение или занижение испытательного давления.

• При недостаточном давлении дефекты могут остаться незамеченными — особенно микротрещины и слабые сварные швы.
• При чрезмерном давлении материал испытывает нагрузки, превышающие расчетные, что может привести к деформации, микроповреждениям или даже разрыву изделия.

По ГОСТ 24054-2016 и отраслевым нормам испытательное давление должно составлять 1,25–1,5 рабочего давления. Нарушение этого соотношения делает результаты проверки недостоверными.

2. Отсутствие калибровки и поверки приборов

Даже качественный стенд теряет точность без регулярной калибровки. Давление, измеренное неисправным манометром, может отличаться на 5–10 %, что уже критично для испытаний высокого давления.

Чтобы этого избежать, необходимо:

• проводить поверку манометров не реже одного раза в 12 месяцев;
• проверять исправность запорной арматуры и датчиков;
• фиксировать показания в журнале контроля давления;
• использовать сертифицированные приборы, внесённые в Государственный реестр СИ.

Наличие документально подтверждённой поверки — обязательное требование при сертификации изделий и приёмке продукции военными или энергетическими заказчиками.

3. Несоблюдение температурных условий испытания

Температура воды и окружающей среды напрямую влияет на физические свойства металла и жидкости. По нормативам, температура воды должна быть не ниже +5 °C и не выше +40 °C, а температура испытываемого изделия — не менее +15 °C.

Если эти параметры нарушены:

• холодная вода вызывает термические напряжения и хрупкость металла;
• перегретая вода изменяет плотность, и давление фиксируется с ошибкой;
• на холодных стенках трубопроводов может появляться конденсат, который мешает выявлению утечек.

4. Ошибки при заполнении системы водой

Часто при испытаниях не удаляется весь воздух из проверяемого изделия. Воздушные пробки создают эффект "подушки", мешая равномерному распределению давления. В результате:

• участки испытываются неравномерно;
• создаётся ложное ощущение герметичности;
• при повышении давления возможен резкий гидроудар.

Правильная технология предусматривает плавное заполнение изделия снизу вверх с открытыми воздухоотводами и последующую дегазацию перед началом испытания.

5. Нарушение последовательности проведения испытаний

По ГОСТ и правилам Ростехнадзора, гидроиспытание состоит из нескольких этапов:

1. Заполнение водой и удаление воздуха.
2. Плавный подъём давления до расчетного.
3. Выдержка под давлением (обычно 5–10 мин).
4. Осмотр швов, соединений и узлов.
5. Сброс давления и повторный контроль.

На практике многие ограничиваются кратковременным испытанием, что не позволяет выявить медленные утечки или деформации. Особенно опасно пропускать этап выдержки: металл под давлением ведёт себя по-разному, и только стабильное давление в течение нескольких минут показывает реальное состояние изделия.

6. Отсутствие фиксации результатов испытаний

Ещё одна типичная ошибка — отсутствие протоколов или фотофиксации испытаний. Это нарушает регламент и делает невозможным последующую сертификацию. Рекомендуется вести электронный журнал испытаний, где автоматически фиксируются:

• время начала и окончания;
• значение давления;
• температура воды;
• результаты визуального осмотра.

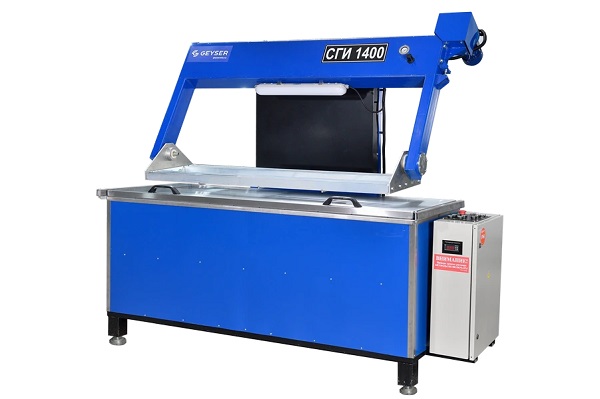

Современные стенды, такие как СГИ-1400, оснащаются цифровыми системами регистрации параметров и выгрузкой отчётов, что исключает человеческий фактор и повышает достоверность данных.

7. Пренебрежение мерами безопасности

Гидроиспытания — процесс повышенной опасности. Разрыв испытываемого изделия под давлением может привести к тяжёлым травмам. Основные нарушения:

• отсутствие защитного экрана между стендом и оператором;
• использование повреждённых шлангов;
• нахождение персонала в опасной зоне при наборе давления.

При испытаниях давление достигает десятков мегапаскалей, и даже небольшой дефект соединения может вызвать мгновенный выброс жидкости. Поэтому необходимо строго соблюдать СНиП 3.05.05-84 и Правила по охране труда при испытаниях оборудования под давлением.

Итог

Ошибки при гидравлических испытаниях — не просто технологические недочёты, а потенциальные риски аварий и финансовых потерь. Корректное проведение испытаний требует надёжного оборудования, контроля параметров и соблюдения нормативов. Современный стенд для гидравлических испытаний с цифровыми датчиками, автоматическим протоколированием и системой защиты оператора не только снижает вероятность ошибок, но и гарантирует достоверные результаты проверки, соответствующие требованиям ГОСТ и отраслевых стандартов.
